產品介紹
一、概述
SMT-W巴流量傳感器是在皮托管測速原理的基礎上，運用航空動力學原理，輔以風洞實驗檢測的高精度流量儀表。是一種差壓式，速率平均式流量傳感器,通過傳感器在流體中的平均總壓與靜壓之差（即高、低端的壓差）測量流量的，用來測量液體、氣體和蒸汽的流量，特別適用于大管徑流量的測量，廣泛用于冶金、電力、環保等行業。
二、特點：
1、根據空氣動力學原理設計的測量型面，經過特殊的工藝處理可使產生的流體牽引力和渦街脫落力非常小。
2、取在側面的靜壓孔，產生的靜壓位于流體與傳感器固定分離點之前，是一種完全穩定的非脈動信號。
3、防塵：靜壓孔取在傳感器的兩側面，對介質中的異物及塵垢極不靈敏，是一種理想的流量傳感器。
4、SMT-W巴可實現在線不斷流安裝、維護。
5、SMT-W可實現差壓、壓力、溫度的一體化安裝，降低了差壓管路帶來的附件誤差。
6、結構上沒有可移動部件，可保證傳感器的長壽命，并能保證長期的穩定性和無精度漂移。
7、節能：由于產生產生壓力損失極低，使能耗大大減小。與其它流量計相比運行成本極低。
8、SMT-W巴流量傳感器有許多特殊的材料供選擇，以滿足具有腐蝕性、超高溫、超高壓的需要。
三、主要技術指標：
1、公稱壓力;PN≤32MPa。
2、溫度范圍：-180℃~650℃。
3、公稱通經：DN10——DN6000。
4、精度等級：1.0。
5、重復性：≤0.1%。

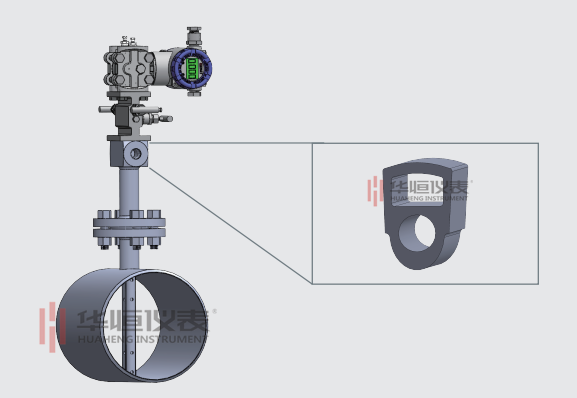

四、結構形式
五、型譜規格說明
| 型譜規格 | 說明 | ||||||||
| SMT-W | W型均速流量傳感器 | ||||||||
| 介質類型 | Y | 液體 | |||||||
| Q | 氣體 | ||||||||
| Z | 蒸汽 | ||||||||
| 傳感器型式 | P | 普通型 | |||||||
| Q | 球閥型 | ||||||||
| ZX | 在線插拔型 | ||||||||
| TH | 彈簧鎖定型 | ||||||||
| 傳感器結構 | FT | 分體結構 | |||||||
| YT | 一體化結構 | ||||||||
| 安裝方式 | 1 | 單端固定 | |||||||
| 2 | 雙端固定 | ||||||||
| 連接方式 | 1 | 螺紋連接 | |||||||
| 2 | 法蘭連接 | ||||||||
| 3 | 直焊連接（用于高溫高壓） | ||||||||
| 壓力等級 | 1 | ≦1.6MPa | |||||||
| 2 | ≦2.5MPa | ||||||||
| 3 | ≦4.0MPa | ||||||||
| … | … | ||||||||
| 5 | ≦25MPa | ||||||||
| 口徑 | -25 | 25mm | |||||||
| -50 | 50mm | ||||||||
| -80 | 80mm | ||||||||
| -100 | 100mm | ||||||||
| … | … | ||||||||
| -6000 | 6000mm | ||||||||
訂貨須知：
一、供方對質量負責的條件和期限：
一、供方對質量負責的條件和期限：
1、 供方提供1年的售后服務，但是需方必須嚴格按照產品使用說明書進行正常使用、且在1年內發生 故障情況下，供方提供免費維修；1年以后酌情收費修理。
2、 即使在保修期內，如屬下述情況者仍屬收費修理：
a．因錯誤使用，或需方自行拆卸、改造或人為破壞引起的故障、損壞、損傷。
b．因公害、電壓異常以及地震、雷電、風害或其它自然災害等外部原因而造成的故障、損壞、損傷。
二、交貨期限: 合同簽訂生效后3-5個工作日發貨（具體以合同為準）。
三、付款方式：預付款30%，安排生產，全款到賬發貨。
四、運輸方式及到達站港和費用負擔：快遞或者鐵路運輸，費用由供方承擔。
五、發票類型：含13%增值稅發票。
六、驗收方式及提出異議期限: 根據本合同第二條要求驗收,提出異議期限為兩個月，過期視為合格。
七、違約責任：按《中華人民共和國合同法》的規定執行。
八、解決合同糾紛的方式：雙方協商解決，協商不成提交起訴方人民法院訴訟。
九、其他約定事項：合同傳真件以及掃描件同樣具有法律效力。
