西安華恒儀表生產的壓力傳感器一般為M20*1.5螺紋。



　　壓力傳感器的螺紋有很多種，常見的有NPT、PT、G、M，都是管螺紋。



　　NPT是National(American)PipeThread的縮寫，屬於美國壓力傳感器標準的60度錐管螺紋，用于北美地區.國家標準可查閱GB/T12716-1991



　　PT是PipeThread的縮寫，是55度密封圓錐管螺紋，屬惠氏壓力傳感器螺紋家族，多用於歐洲及英聯邦國家.常用於水及煤氣管行業，錐度規定為1:16。國家標準可查閱GB/T7306-2000



　　G是55度非螺紋密封管螺紋，屬惠氏壓力傳感器螺紋家族.標記為G代表圓柱螺紋。國家標準可查閱GB/T7307-2001



　　M是公制普通螺紋，如M20*表示直徑為20mm，螺距一般為1.5，

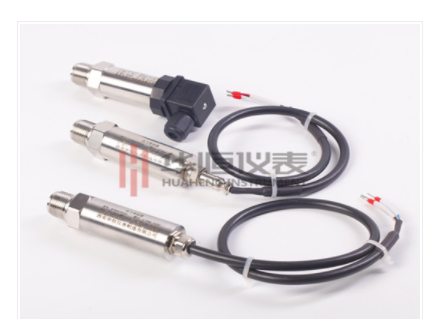

　　壓力傳感器



　　另外螺紋中的1/4、1/2、1/8標記是指螺紋尺寸的直徑，單位是英寸。行內人通常用分來稱呼螺紋尺寸，一寸等于8分，1/4寸就是2分，如此類推。G好像就是管螺紋的統稱(Guan)，55、60度的劃分屬于功能性的，俗稱管圓。螺紋由一圓柱面加工而成。



　　ZG俗稱管錐，即螺紋由一圓錐面加工而成，一般的水管壓力接頭都是這樣的，老國標標注為Rc



　　公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示，這是壓力傳感器螺紋最大的區別，公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋60度。公制螺紋用公制單位，美英制螺紋用英制單位。



　　管螺紋主要用來進行壓力管道的連接，其內外螺紋的配合緊密，壓力傳感器管螺紋有直管與錐管兩種。公稱直徑是指所連接的壓力管道直徑，顯然螺紋大徑比公稱直徑大。1/4，1/2，1/8是英制螺紋的公稱直徑，單位是英寸。
