新用戶安裝壓力變送器往往是哪里有位置就在哪里面安裝，沒有一點安裝常識，老用戶安裝是先算好尺寸，再按照安裝規范去操作。



　　安裝的原則性



　　某用戶購買一臺壓力變送器，回去沒用多久發現顯示跳動比較大，不知咋整？打電話垂詢！通過溝通得知問題出現在安裝上面。

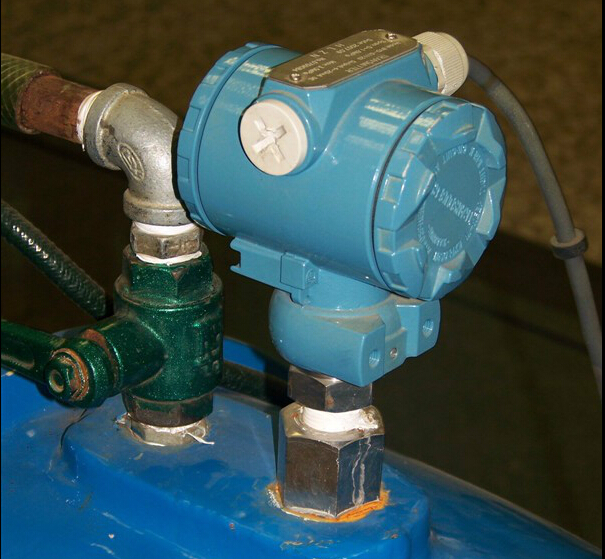

　　（見上圖）這是新用戶安裝的壓力變送器，為了自已方便看，安裝在自已看得的到的地方，這些都是違反安裝的原則性。



　　（見上圖）對比下，再看看老用戶是如何安裝的，這才是正規的安裝方式。



　　一、安裝位置選擇的要求



　　1.測量氣體壓力時，取壓點應在工藝管道的上半部。



　　2.測量液體壓力時，取壓點應在工藝管道的下半部與工藝管道的水平中心線成0℃~45℃夾角的范圍內。



　　3.測量蒸汽壓力時，取壓點取在工藝管道的上半部以及下半部與工藝管道水平中心線成0度~45度夾角的范圍內。



　　4.壓力取源部件的安裝位置，應選擇在工藝介質流束穩定的管段。



　　5.壓力取源部件與溫度取源部件在同一管道上時，壓力取源部件應安裝在溫度取源件的上游側，壓力取源部件的端部不應超出工藝設備和工藝管道的內壁。



　　6.對于測量的介質是高溫的，必須安裝冷凝器，冷凝器的長短根據溫度和介質而定，冷卻到傳感器能夠接受的范圍。



　　7.在垂直工藝管道上測量帶有灰塵、固體顆粒或沉淀物等混濁介質的壓力時，取源部件應傾斜向上安裝，與水平線的夾角應大于30度，在水平工藝管道上宜順流束成銳角安裝。



　　8.壓力變送器安裝位置應光線充足，操作和維護方便，不宜安裝在振動、潮濕、高溫、有腐蝕性和強磁場干擾的地方，否則會嚴重影響測量結果和變送器的壽命。



　　9.壓力變送器安裝位置應盡可能靠近取源部件。測量低壓的變送器的安裝高度宜與取壓點高度一致，尤其是測量液體介質和可凝性氣體介質。



　　二、“安裝要求”準備計劃



　　1、安裝前的2個準備



　　（1）安裝壓力變送器時要按照正確的連接線圖來正確連接。



　　（2）在安裝使用壓力變送器時需要對壓力變送器進行檢測，進行計量檢定，以防止壓力變送器在運輸途中損壞或震動，以破壞測量的準確度。



　　2、安裝后的6個注意事項



　　（1）壓力變送器應垂直于水平面安裝；



　　（2）壓力變送器測定點與壓力變送器安裝處在同一水平位置。



　　（3）為保證壓力變送器不受震動的影響應加裝減振裝置及固定裝置。



　　（4）為保證壓力變送器不受被測介質高溫的影響，應加裝充滿液體的彎管裝置。



　　（5）保證密封性，不應有泄漏現象出現，尤其是易燃易爆氣體介質和有毒有害介質。



　　（6）注意保護變送器引出電纜。在工業現場使用時，建議使用金屬管保護或者架空。



　　三、安裝不能踩的雷區



　　（1）就地安裝



　　壓力變送器安裝最怕的就是不考慮標準性、原則性、隨意性，任由自已的主觀意識安裝。



　　（2）服從式安裝



　　現在好多用戶為了討好領導，領導說怎么安裝就怎么安裝，這是典型的服從式安裝，這種安裝出現的嚴重后果是精度不準，會有漂移現象發生。
