產品介紹
概述

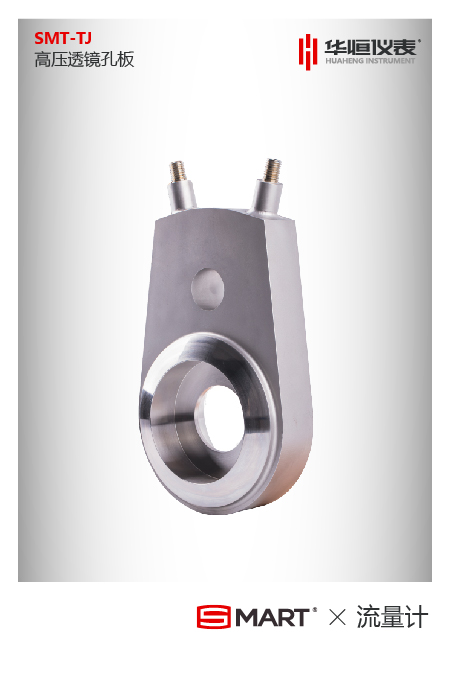

SMT高壓透鏡孔板按國標GB/T2624-2006規定進行設計制造，并按國標JJG640—94進行檢定，無需實流標定，適應范圍廣，結構合理，性能穩定，特別適合于高壓場所。但壓力損失較大，且要求直管段長。一般在化工和煉油企業的高壓場所應用較多。
特點
適用于高溫、高壓及超低溫等各種工況條件。
可適用于各種化工、熱電等高壓場合。
適用介質范圍寬，可對各種液體、氣體及蒸汽進行流量測量。
幾何檢定就可投入使用，無需高額的實流標定費用。
三、主要技術指標
1.公稱直徑：10mm≤DN≦300mm
2.公稱壓力：PN≤31.4MPa
3.節流孔徑比β：0.1≤β≤0.75
4.量程比：1:10,1:30

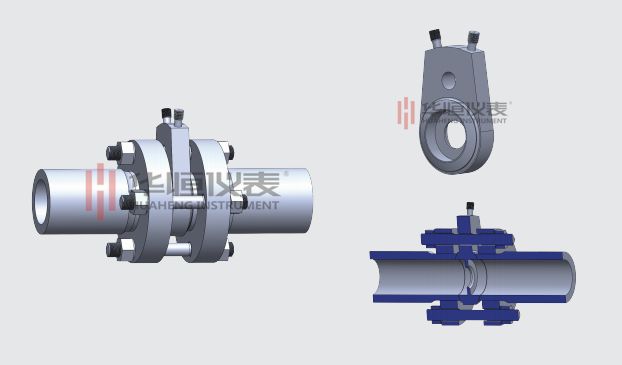

四、結構形式
五、型譜規格及說明
| 型譜規格 | 說明 | |||||||
| SMT-TJ | 高壓透鏡孔板 | |||||||
| 介質 | Y | 液體 | ||||||
| Q | 氣體 | |||||||
| Z | 蒸汽 | |||||||
| 連接方式 | 1 | 法蘭連接 | ||||||
| 法蘭材質 | C | 碳鋼 | ||||||
| S | 不銹鋼 | |||||||
| O | 其它 | |||||||
| 公稱壓力 | 100 | 10MPa | ||||||
| 160 | 16MPa | |||||||
| 200 | 20MPa | |||||||
| … | … | |||||||
| 314 | 31.4MPa | |||||||
| 公稱直徑 | -25 | DN25 | ||||||
| -32 | DN32 | |||||||
| -40 | DN40 | |||||||
| … | … | |||||||
| -300 | DN300 | |||||||
訂貨須知：
一、供方對質量負責的條件和期限：
1、 供方提供1年的售后服務，但是需方必須嚴格按照產品使用說明書進行正常使用、且在1年內發生 故障情況下，供方提供免費維修；1年以后酌情收費修理。
2、 即使在保修期內，如屬下述情況者仍屬收費修理：
a．因錯誤使用，或需方自行拆卸、改造或人為破壞引起的故障、損壞、損傷。
b．因公害、電壓異常以及地震、雷電、風害或其它自然災害等外部原因而造成的故障、損壞、損傷。
二、交貨期限: 合同簽訂生效后3-5個工作日發貨（具體以合同為準）。
三、付款方式：預付款30%，安排生產，全款到賬發貨。
四、運輸方式及到達站港和費用負擔：快遞或者鐵路運輸，費用由供方承擔。
五、發票類型：含13%增值稅發票。
六、驗收方式及提出異議期限: 根據本合同第二條要求驗收,提出異議期限為兩個月，過期視為合格。
七、違約責任：按《中華人民共和國合同法》的規定執行。
八、解決合同糾紛的方式：雙方協商解決，協商不成提交起訴方人民法院訴訟。
九、其他約定事項：合同傳真件以及掃描件同樣具有法律效力。
