西安華恒儀表制造有限公司是主要生產流量計和變送器的儀表廠家，擁有自主的研發團隊和生產線。可以自主研發設計滿足各行業、各環境下的高精度流量計。今天和大家分享一下煙氣流量計。
煙氣是氣體和煙塵的混合物，是污染居民區大氣的主要原因。煙氣的成分很復雜，氣體中包括水蒸汽、SO2、N2、O2、CO、CO2碳氫化合物以及氮氧化合物等，煙塵包括燃料的灰分、煤粒、油滴以及高溫裂解產物等。因此煙氣對環境的污染是多種毒物的復合污染。煙塵對人體的危害性與顆粒的大小有關，對人體產生危害的多是直徑小于10微米的飄塵，尤其以1-2.5微米的飄塵危害性最大。
煙塵對空氣的污染與氣象條件關系密切，風、大氣穩定度、湍流等與大氣污染狀況關系密切，此外光化學、生物化學對煙氣的污染亦有一定影響。
工作原理：
煙氣流量計是在傳統力傳感器的基礎上，隨著新型傳感器、電子技術的發展是廈門廈儀研制開發成的第三代電容力感應式流量計，具有很高的靈敏度、準確度，量程范圍寬。
當介質在測量管中流動時，因其自身的動能通過阻流件（靶）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAρ.V2/2
式中：F——阻流件所受的作用力
Cd——物體阻力系數
A——阻流件對測量管軸向投影面積(mm2)
ρ——工況下介質密度（kg/m3）
v——介質在測量管中的平均流速(m/s)
阻流件(靶)接受的作用力F，經剛性連接的傳遞件（測桿）傳至電容力傳感器，電容力傳感器產生電壓信號輸出：
V=KF，由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。
【煙氣流量計參數】
產品名稱煙氣流量計
適用介質氣體、液體、蒸汽、漿體、稠油、高粘度介質的流量計量
管徑(DN)DN15～DN3000mm至更大
公稱壓力0.001～42MPa（指連接法蘭公稱壓力，非介質的工作壓力）
工況溫度-20～+700℃（需更高溫度請與工廠聯系）
測量精度±0.2～±1.5%FS
量程范圍1:3(±0.2%),1：10(±0.5%),1:15(±1.5%)
殼體材質碳鋼；不銹鋼；
供電方式內置3.6VDC鋰電池（可用兩年）；外供24VDC；
輸出信號4～20mA二線制；脈沖0～1000HZ；RS485
防護等級IP65；IP67
防爆標志本安型ExiallCT4；隔爆型ExdllCT4
表頭顯示累積流量；瞬時流量；滿量程百分比；工況壓力；工況溫度；故障自檢
連接方式管道法蘭式(DN15-300mm)；插入式（DN100-N6000mm至更大）。
安裝要求可水平、垂直安裝；前后直管道應滿足前10D后5D（D公稱通徑）
特殊連接螺紋式；對夾式；在線拆裝式；（需特殊連接定貨時請說明）
【煙氣流量計產品特點】
●無可動部件，耐臟污，安裝簡便免維護
●可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）
●整機全密封無死角，無任何泄漏點，可耐42MPa高壓
●壓力損失小，僅為標準孔板的1/2△P左右
●傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠
●適用介質范圍廣：能準確測量各種溫度下的氣體、液體、蒸汽流量，可測二相流
●具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低
●具有一體化溫度、壓力補償，直接輸出質量或標方
●具有可選小信號切除、非線性修正、濾波時間可選擇
●計量準確，精度可達到0.2~1.5%
●重復性好，一般為0.05～0.08%，測量快速
●儀表內設自檢程序，故障現象一目了然
●抗干擾，抗雜質能力特強
●多種輸出形式，能遠傳各種參數
●抗震動性強，一定范圍內可測脈動流
【煙氣流量計安裝注意事項】

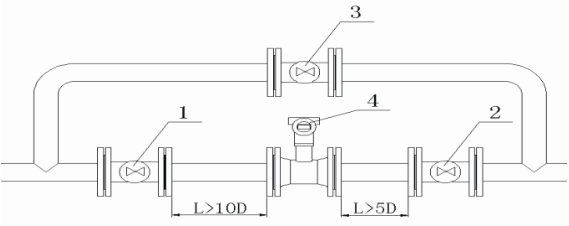

不允許直接在流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件，如果需要在流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度，直管段要求前10D,后5D，對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計。
煙氣在線監測：
目前監測分析煙氣污染物的方法包括使用便攜式煙氣分析儀和在線式連續煙氣分析儀（CEMS）。
煙氣分析儀能夠分析煙氣中的國家標準規定的各類污染物排放，包括二氧化硫（SO2），氮氧化物（NOx）等。
在線式煙氣分析儀，又稱CEMS或煙氣污染源連續監測儀。不同于便攜式煙氣分析儀，其連續分析煙氣成份，采樣探頭永久安裝，儀表位置永久固定。
