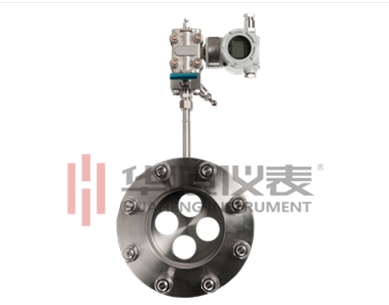

標準環室孔板，法蘭孔板節流裝置是無刻度的流量測量裝置，它與氣動，電動差壓變送器或雙波紋管差壓變送器配套使用。在冶金，化工，石油，電力工業系統連續測量介質溫度400度的液體，氣體，蒸汽流經孔板所產生的壓差，變送器將該壓差訊號轉換成比例的輸出信號，在有二次儀表或調節器，對被測流量進行記錄，指示或調節。



　　孔板流量計的基本原理：在管道內部裝上孔板或噴嘴等節流件，由于節流件的孔徑小于管道內徑，當流體流紅節流件時，流速截面突然收縮，流速加快。節流件后端流體的靜壓力降低，于是在節流件前后產生靜壓力差，該靜壓力差與流體過的流體流量之間有確定的數值關系。用差壓變送器測量節流件前后的差壓，實現對流量的測量。



　　測量蒸汽流量時，安裝方式一般為差壓變送器低于，高于節流裝置兩種。取壓口位置應附合上述安裝要求，并在導壓管制高點處裝上放氣閥和氣體收集器。



　　華恒儀表始終堅信國產熱工儀表的傳感器技術會跟上世界的步伐并甘為行業先驅，引領世界熱工儀表傳感器的走向。以上文章內容由華恒儀表整理編輯發布，更多流量計內容可以自行在本站查閱。
