　　一，概述

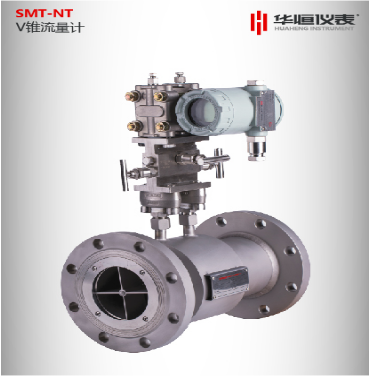

　　我公司借鑒國外成熟的先進技術，研發了具有自己特色的V錐流量計，V錐流量計的重大突破在于“變流體在管道中心中心收縮為邊壁收縮”。即利用同軸安裝在管道中的V形錐體，迫使流體從中心逐漸收縮到管道內壁而流過V形錐體，通過測量V形錐體前后的差壓來求得流量。V錐流量計與其它差壓式流量?jī)x表原理相同，也是一種節流式差壓流量計，都是遵循封閉管道中流體質量守恒（連續性方程）和能量守恒（伯努利方程）定律。



　　二、v錐流量計主要技術參數



　　1、精度等級：0.5級(差壓流量變送器精度應高于0.2級，含0.2級),(β：0.45～0.85，當β<0.55，量程比4∶1時，精度等級：≤0.30)



　　2、重復性：0.1%



　　3、工作壓力：0～40MPa(有多個壓力等級可供選擇)



　　4、工作溫度：-40～850°C



　　5、環境溫度：-40～65°C、



　　6、安裝直管段要求：前0-3D直管道，后0-1D直管段



　　7、量程比寬：通常為10∶1，選擇合適的參數可達到50∶1



　　8、壓損小：同樣的β值，壓損是孔板1/3～1/5



　　9、口徑從DN25～DN2000



　　10、連接方式：法蘭(平焊和對焊)



　　11、取壓方式：承插焊,法蘭,螺紋



　　12、材質：304不銹鋼、316L不銹鋼、20#碳鋼(詳見選型表)



　　13、應用：液體,氣體,蒸汽



　　三、v錐流量計要求



　　1、安裝要求低：前0～3D直管道，后0～1D直管段；



　　2、量程比寬：通常為10∶1，選擇合適的參數最高可做到50∶1；



　　3、壓損小：同樣的β值，壓損是孔板1/3～1/5；



　　4、耐磨損：流線型錐形體節流后，在錐形體表面產生真空層效應，使得錐形體不易磨損；



　　5、不堵塞，不粘附：錐形徹底吹掃式設計避免了流體中的殘?jiān)⒛Y(jié)物或顆粒的滯留；



　　6、長期穩定性好：β值可長期不變，并保證長期精確測量；



　　7、精度高：0.5級；



　　8、重復性好：優于0.1%；



　　9、信號穩定："信號波動"是孔板的1/10；



　　10、β值范圍寬：V錐流量傳感器獨特的幾何形狀允許有廣泛的β值范圍；



　　11、可測臟污介質(焦?fàn)t煤氣、高爐煤氣、原料油、渣油等)；



　　12、可測氣液兩相介質(濕氣、冷凝水等)；



　　四，v錐流量計適用介質：廣泛地應用于市政、電力、化工、石油化工、冶金、食品加工等行業中流量測量，幾乎適用于所有氣體、液體介質。



　　五、v錐流量計組成部分：



　　依照用戶要求不同，利用V錐傳感器和差壓變送器組成流量檢測儀表供貨分為二類：



　　1．V錐傳感器



　　只提供差壓信號的檢測部分(V錐體及測量管道)，不提供差壓變送器、三閥組和流量顯示部分，輸出信號為差壓。由用戶自己進行配套。



　　2．v錐流量計由V錐傳感器和差壓變送器組成。有分體型安裝和一體型安裝兩種結構。



　　分體型安裝由獨立的V錐傳感器和差壓變送器組成。V錐傳感器和差壓變送器之間的引壓管連接由用戶自己完成。而差壓變送器可以配套供應。



　　一體型安裝是產品出廠時己將差壓變送器、三閥組與V錐傳感器連接成一體，用戶購買一體型V錐流量計后，使用時不需再連接引壓管。若需配接相應的流量積算器、壓力變送器和溫度變送器可以配套供應。



　　v錐流量計可以成功測量的流體：



　　1．氣體



　　煤氣：焦?fàn)t煤氣、高爐煤氣、城市煤氣



　　天然氣：包括含濕量５％以上的天然氣



　　各種碳?xì)浠衔餁怏w：烷烴類，烯烴類等氣體



　　各種氣體制造：氫、氦、氬、氧、氮?dú)獾?/div>
