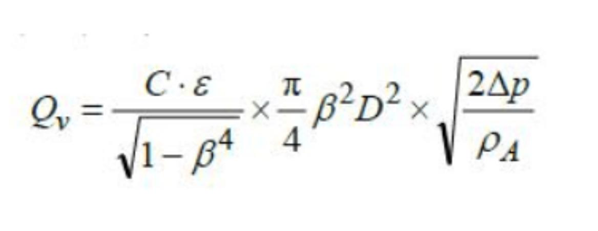

式中Qv——流體的體積流量（工況下），m/s



　　C——流出系數無量綱



　　ε——被測介質的可膨脹性系數，對于不可壓縮流體ε=1；氣體、蒸氣等可壓縮流體ε＜1



　　Δp——差壓，Δp=p H－pL，Pa

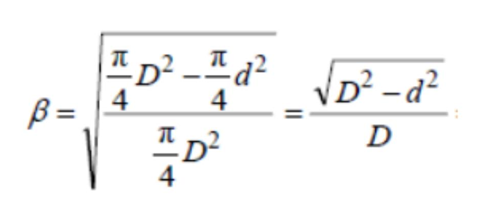

　　β——等效直徑比，無量綱，對于V形內錐式差壓流量計



　　式中D——工況下測量管的內徑，m



　　d——工況下.小環隙處，即對應于尖錐體.大橫斷面圓的直徑，m



　　解析：



　　其中的儀表的流出系數C，等效直徑比β，測量管的內徑D，介質的膨脹系數ε都已經在計算合格證書中給出。對于工況下密度ρA，對于飽和蒸汽是通過溫度或壓力補償?shù)玫降模瑢τ谶^熱蒸汽是通過溫度壓力補償?shù)玫降模诹髁糠e算儀中已經儲存了飽和蒸汽和過熱蒸汽的密度表，密度通過積算儀采集到的溫度和壓力數值自動得出。



　　存儲了飽和蒸汽和過熱蒸汽的密度表，密度通過積算儀采集到的溫度和壓力數值自動得出。



　　通過以上公式計算時，要注意實際帶入數值的單位和公式中的單位是否相符。
