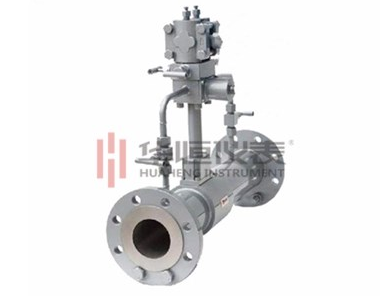

楔形流量計是八十年代開始開始逐步走向?qū)嵱玫囊环N新型流量計，其檢測件是一個V字形楔塊(又稱楔形節流件)，它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流。因此楔形流量計特別適合在石油、化工等行業中用于體積流量和質量流量的測量。



　　主要特點：



　　1、重復性好、精確度高，經標定的楔形流量計，精度達0.5級。



　　2、具有自清潔能力，無滯流區。



　　3、耐磨損、壽命長、可靠性高。



　　4、永久壓損比孔板小。



　　5、一體型結構，現場安裝無需按裝導壓管路，直接與管道進行螺紋或法蘭連接。施工省時省力，維護方便。



　　測量原理：

       流體通過楔形流量計時，由于楔塊的節流作用，在其上、下游側產生了一個與流量值成平方關系的差壓，將此差壓從楔塊兩側取壓口引出，送至差壓變送器轉變?yōu)殡娦盘栞敵觯俳?jīng)經專用智能流量計算儀運算后，即可獲知流量值。



　　楔形流量計流量方程：CεπD2 2ΔP qv=m 1-m2 4ρ式中：qv——流體流量，m3/s C——流出系數；ε——可膨脹性系數；πD2 m——開孔與管道面積比，S1/——4 S1——弓型流通面積，m2 D——管道內徑,m；ΔP——差壓，Paρ——被測介質密度，kg/m3。



　　西安華恒儀表流量計廠家以其不錯的性能和較為親民的價格，在市場上獲得了較高的占有率，安裝簡便，其在比較惡劣的環境中可以長時間的運行使用，具備了極高的抗振性和抗沖擊性，所以在各大領域中的使用效果都還是不錯的。
