產品介紹
概述

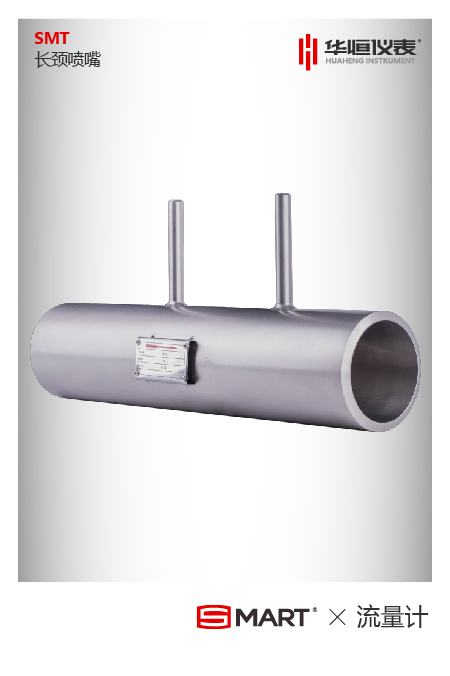

長頸噴嘴具有耐高溫高壓、耐沖擊、使用壽命長、測量范圍大、測量精度高等特點，適用于電廠高溫、高壓蒸汽、熱網管路、流速高的流體流量測量。長頸噴嘴按國標GB/T2624-93進行設計制造，按國標JJG640-94進行檢定,無需實流標定。
二、特點
1、量程比寬，耐沖擊，適用于高溫、高壓場合，常用于電站鍋爐主蒸汽、主給水及減溫水的流量測量。
2、測量精度高。
3、壓力損失小，使用壽命長。
4、幾何檢定即可投入使用，無需高額的實流標定費用。
三、適用范圍
公稱直徑：50mm≤DN≤630mm
公稱壓力：PN≤32MPa
雷諾數范圍：10000≤ReD≤107
孔徑比：0.20≤β≤0.80
量程比：1:5,1:10,1:65
四、結構形式
長頸噴嘴由入口收縮部分A、圓筒形喉部B、下游端平面C組成，其取壓方式為D-D/2取壓。
長頸噴嘴有兩種形式：高比值噴嘴0.25≤β≤0.80
低比值噴嘴0.20≤β≤0.50

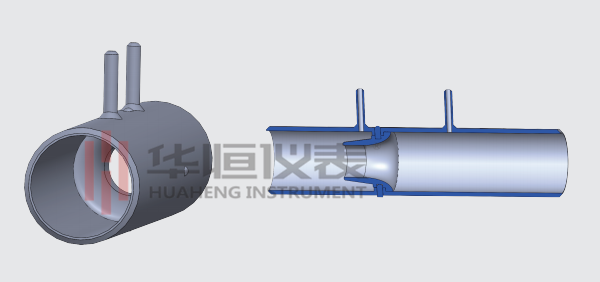

當β值介于0.25和0.5之間量，可采用任意一種結構形式的長頸噴嘴，具體結構形式見下圖：
五、型譜規格及說明
| 型譜規格 | 說明 | |||||||
| SMT-CJ | 長頸噴嘴 | |||||||
| 介質 | Y | 液體 | ||||||
| Q | 氣體 | |||||||
| Z | 蒸汽 | |||||||
| 連接方式 | 1 | 法蘭連接 | ||||||
| 2 | 直焊連接 | |||||||
| 法蘭材質 | C | 碳鋼 | ||||||
| S | 不銹鋼 | |||||||
| O | 其它 | |||||||
| 公稱壓力 | 025 | 0.25MPa | ||||||
| 06 | 0.6MPa | |||||||
| 10 | 1MPa | |||||||
| … | … | |||||||
| 320 | 32MPa | |||||||
| 公稱直徑 | -50 | DN50 | ||||||
| -65 | DN65 | |||||||
| -80 | DN80 | |||||||
| … | … | |||||||
| -600 | DN500 | |||||||
