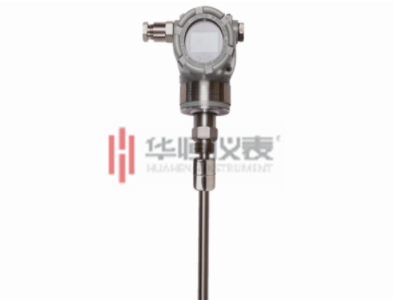

磁致伸縮液位計由三部分組成：探測桿，電路單元和浮子組成。具有HART協議，可遠程調整零點和量程。也可通過機殼內三個按鍵與LCD液晶進行各種參數調整。可組態的參數包括單位、顯示上下限、阻尼、平移修正、校準上下限、數模微調校正、恢復出廠設定。該液位計測量時，電路單元產生電流脈沖，該脈沖沿著磁致伸縮線向下傳輸，并產生一個環形的磁場。在探測桿外配有浮子，浮子沿探測桿隨液位的變化而上下移動。由于浮子內裝有一組永磁鐵，所以浮子同時產生一個磁場。當電流磁場與浮子磁場相遇時，產生一個“扭曲”脈沖，或稱“返回”脈沖。將“返回”脈沖與電流脈沖的時間差轉換成脈沖信號，從而計算出浮子的實際位置，測得液位。



　　磁致伸縮液位計安裝形式類型：



　　1.安裝方式一：（此種方式適用于大部分液罐測量）



　　可選用廠家提供的連接法蘭（或用戶特殊定制的法蘭），參照安裝方式一直接旋入液位傳感器中；



　　2.安裝方式二：（此種方式適用于開罐測量）



　　可選用廠家提供的傳感器支架與鎖緊螺母配件，將液位傳感器固定在所需安裝位置；



　　3.安裝方式三：（此種方式適用于開罐與密封罐測量）參照如下步驟進行：



　　a.先在所需安裝液位傳感器的罐蓋上加工一個M72X2螺紋孔，便于放入浮球；



　　b.將螺套（用戶選購）與液位傳感器密封連接；



　　c.將鎖緊環固定在距傳感器末端19mm處；



　　d.在螺套M72X2螺紋處用聚四氟乙烯生料帶作填充；



　　e.將裝好上述零件的傳感器旋入罐蓋中。



　　4.安裝方式四：（此種方式適用于測量高度可調整的開罐與密封罐測量）



　　參照如下步驟進行：



　　a.先將活動連接頭裝入傳感器測桿中，并將長度按液位高度調整好；



　　b.將螺套（用戶選購）與活動連接頭連接；



　　c.參照安裝方式三中的c、d、e步驟進行。
