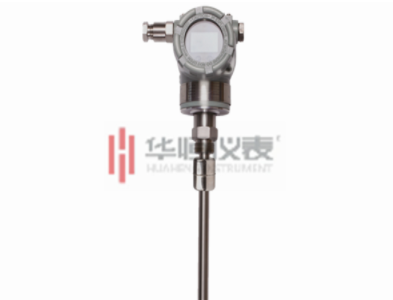

磁致伸縮液位計由三部分組成：探測桿，電路單元和浮子組成。具有HART協議，可遠程調整零點和量程。也可通過機殼內三個按鍵與LCD液晶進行各種參數調整。可組態的參數包括單位、顯示上下限、阻尼、平移修正、校準上下限、數模微調校正、恢復出廠設定。該液位計測量時，電路單元產生電流脈沖，該脈沖沿著磁致伸縮線向下傳輸，并產生一個環形的磁場。在探測桿外配有浮子，浮子沿探測桿隨液位的變化而上下移動。由于浮子內裝有一組永磁鐵，所以浮子同時產生一個磁場。當電流磁場與浮子磁場相遇時，產生一個“扭曲”脈沖，或稱“返回”脈沖。將“返回”脈沖與電流脈沖的時間差轉換成脈沖信號，從而計算出浮子的實際位置，測得液位。



　　磁致伸縮液位計探頭安裝型式：



　　1、連接方式：法蘭連接，底部結構：端蓋+堵頭



　　2、連接方式：卡盤連接，底部結構：盲法蘭



　　3、連接方式：焊接，底部結構：短管+排污閥



　　注意：連接方式和端部結構沒有必然的對應關系。
