液位變送器采用磁致伸縮原理設計，利用磁致伸縮管中的脈沖電流向下傳輸時所產生的環形磁場，與浮球的磁場作用產生扭力波，通過檢測轉矩波的傳播時間判斷浮球的位置，從而對液位做出準確的判斷。那么液位變送器的特點有哪些？它是這樣排查故障的！一起來看看！

　　液位變送器的特點有哪些？

　　1、測量的原則

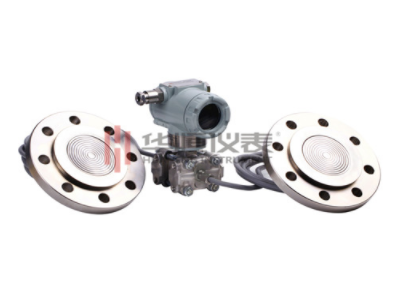

　　差壓式雙法蘭式液位傳感器由差壓變送器、毛細管和帶密封膜片的雙法蘭組成。薄膜受壓力時，變形位移通過毛細管流體向變送器傳遞。按公式p=jgh（其中，p為壓力，j為液體密度，g為重力加速度，h為深度）。

　　2、績效特征

　　雙法蘭差壓式液位傳感器精度高，結構簡單，測量范圍廣，安裝方便，可以根據被測介質的實際密度設定變送器的參數。采用雙法蘭差壓液面?zhèn)鞲衅鞑荒軐σ好孢M(jìn)行實際測量，而是進行壓差計算，再由PLC將液位轉換成實際液面高度。除安裝高度、被測介質密度、被測介質密度等因素外，由于自身工作原理的限制，零漂移將影響計算結果。

　　液位變送器是這樣排查故障的：

　　1、失靈現象

　　磁致伸縮液位傳感器自投入生產以來，一直存在較大的測量值跳躍現象，主要有：

　　（1）周期跳躍：一直不穩定，總是處于跳躍狀態，跳變的范圍很大，但是還沒有達到結束點。

　　（2）峰值跳躍：在大多數時間內運行穩定，但是偶爾的高峰和低谷的跳躍會導致關閉。

　　（3）液位改變時輸出恒定，液位顯示由正常逐步降至最低。

　　2、故障原因調查

　　（1）中央控制系統卡件失效。聯機檢測中控系統，確認硬件配置程序。設定參數正確，卡上無故障，無卡現象。

　　（2）中央控制系統軟件問題。配置軟件上，手工給出模擬值，圖像顯示正常，排除了監控軟件的問題。

　　（3）線路連接。檢測中心控制室。中端箱、液位變送器等接線正確，各點接觸良好；用毫安信號發生器模擬輸入4-20mA電流信號，中控顯示正常，無異常跳，排除接線問題。

　　上面便是關于液位變送器的特點有哪些？它是這樣排查故障的內容，如果您有什么不懂的地方，可以咨詢我們進行了解180 9235 6836
