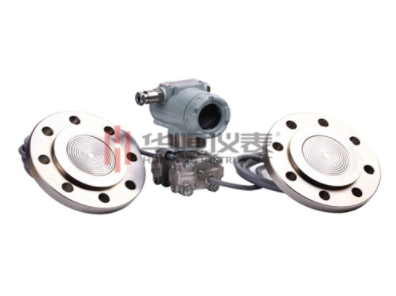

雙法蘭液位變送器是測量變送器兩端壓力之差的變送器，輸出標準信號（如4~20mA、1~5V）。雙法蘭液位變送器與一般的壓力變送器不同的是它們均有2個壓力接口，雙法蘭液位變送器一般分為正壓端和負壓端，一般情況下，雙法蘭液位變送器正壓端的壓力應大于負壓段壓力才能測量。

　　雙法蘭液位變送器是用于防止管道中的介質直接進入變送器里的壓力傳感器組件，它與變送器之間是靠注滿流體的毛細管連接起來的。用于測量液體、氣體或蒸汽的液位、流量和壓力，然后將其轉變成4～20mADC信號輸出。

　　雙法蘭液位變送器的校驗步驟：

　　準備：標準壓力信號發生器、標準電流表、24VDC電源及連接件、導線等。

　　1）將儀表正、負壓室通大氣，接通電源穩定3min后，將阻尼時間置zui小，此時變送器為4mA，否則調整零點螺釘，使之輸出為4mA；

　　2）給雙法蘭液位變送器正壓室輸入量程信號，負壓通大氣，變送器輸出為20 mA,若有偏差調整量程螺釘，使之輸出為20mA，如果零位螺釘達不到要求，應切斷電源，改變遷移插件位置，然后接通電源，再進行零位遷移；

　　3）重復步驟1、2使之符合要求為止；

　　4）雙法蘭液位變送器要進行零點遷移時要將儀表相應壓力側施加測量初始差壓，調整零點螺釘，使之輸出為4mA；

　　5）將測量范圍分為5點，按0%、25%、50%、75%、逐點輸入信號，變送器的輸出值應在允許范圍內，若超差，反復調整零位、量程；

　　6）投用儀表并告知工藝；

　　7）填寫校驗單

　　以上就是華恒儀表關于“雙法蘭液位變送器的校驗步驟”的概述，如有其他問題，可隨時咨詢我們！
